喷雾干燥 & 冷冻干燥技术

制备白细胞介素粉体研究

趋化因子是一种小的(8-12 kDa)细胞因子，参与许多病理过程，因此是重要的靶点。它们通常由不同类型的细胞(如白细胞)分泌，并通过与同源 G 蛋白偶联受体的细胞表面结合来介导生物学效应。趋化因子配体和受体有 50 多种，根据其初级氨基酸序列的半胱氨酸残基排列进行分类和命名。

趋化因子可用于(慢性)炎症性疾病、癌症和感染性疾病的治疗应用。目前，市场上有两种基于白介素的产品，即重组白介素-11预白介素(Neumega®)和重组人白细胞介素-2醛白介素(Proleukin®)。Neumega® 是一种由大肠杆菌重组 DNA 技术产生的血小板生成生长因子，可静脉给药。皮下应用的 Proleukin® 是一种淋巴因子，也是通过转基因大肠杆菌的重组 DNA 技术产生的。为了增加储存的稳定性、保持药物的生物活性，Neumega® 和 Proleukin® 都采用冷冻干燥的工艺，制成冻干粉制剂使用。

虽然冷冻干燥（FD）是一种广泛使用的技术，具有多种优点，可以快速、温和干燥，但喷雾干燥(SD)可以缩短工艺周期，并可以在常压下进行加热处理。同时，颗粒的性质，如粒径、固体状态和残余水含量可以通过参数进行调节。这里必须指出的是，蛋白质的变性或/和展开也可能发生在 SD 过程中，SD 过程的放大是复杂和高成本的。SD 的另一个重要挑战是粉体回收率低于 100%，这对于高成本疗法和工艺开发来说是一个问题，特别是放大到最终设备上。

对于白细胞介素，已经有了一些成功的冷冻干燥研究案例。然而，据我们所知，SD 作为一种替代方法尚未被研究过。这项工作的目的是开发一种 SD 工艺，使模型白介素以一种保留白介素结合亲和力和生物活性的方式干燥。为此，我们使用了模型白细胞介素，探索喷雾干燥工艺的潜在可行性，并对比分析冷冻干燥和喷雾干燥工艺对白细胞介素活性影响。

1 材料

• 在磷酸盐缓冲盐水中提供野生型CXCL8（CXCL8，72个氨基酸，8.4kDa）、CXCL8的突变体（dnCXCL8，66个氨基酸，7.7kDa）等各种试剂。

• 将蛋白质溶液用PBS稀释至最终蛋白质浓度为1mg/ml，即1% w/w。

• 冷冻干燥机

• 喷雾干燥仪：BUCHI B-90 HP

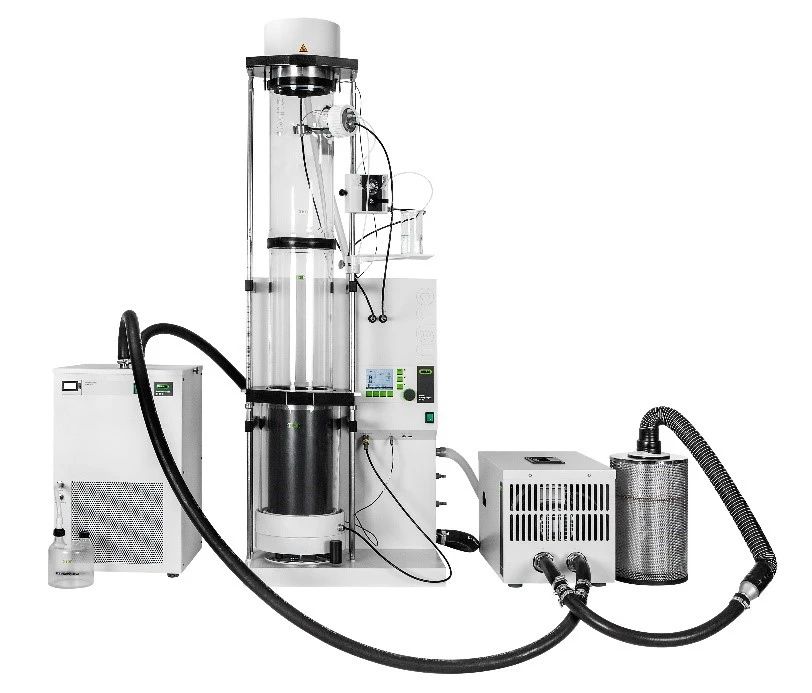

▲ BUCHI B-90 HP

2 实验过程

配方溶液分别采用如下冻干程序（表1）和喷干程序（表2）进行样品制备。干燥后的样品在 4-8℃ 的氩气干燥器中保存 12 周。并进行粉体的物性表征。

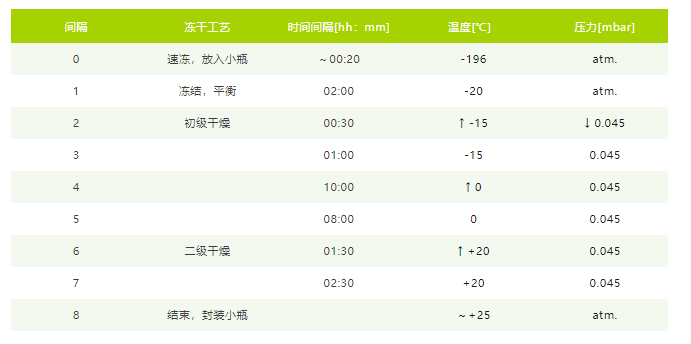

表1，适用于所有配方中 FD 程序。箭头表示间隔内的压力或温度增减。

表2，SD 工艺参数及由此产生的过程变量。通过使用纯缓冲液进行测量来确定以 ml/min 为单位的喷射速率。实验过程中喷嘴温度升高，喷嘴温度是在 SD 过程结束时观察到的温度 。

3 实验结果

1、 通过激光衍射分析测定粒径

SD 蛋白粉通过 HELOS 系统的激光衍射分析进行筛选。在 SD 后和第4周、第8周和第12周将粉末直接湿分散在甲苯中进行分析。通过对同一批次 SD 粉的三个样品进行测量，确定了 PSD 分析的标准误差。不分析 FD 粉末的粒度，因为冻干物通常是最终的药物剂型，没有对饼状进行研磨或破碎，只分析了 SD 粉。

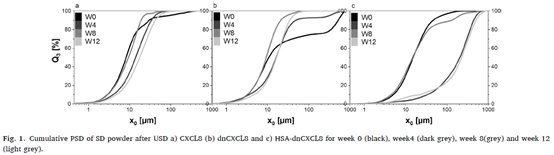

图1 通过激光衍射分析测定粉体粒径，在 10 次超声脉冲后进行测量，SD 粉末的 PSD 随储存时间的变化不大。除了在第0周分析的 SD dnCXCL8 喷雾粉末和在第8周分析的 SD HSA-dnCXCL8 外，所有干粉的跨度都小于 2.8。在测量这两个 PSD 时，一些较大的团块将分布分别向 517μm 和 129μm 的 x90 方向移动(图1b、图1c)，导致 PSD 变宽。

2、 圆二色光谱测定结构

利用圆二色谱(CD)对 SD 和 FD 后的蛋白质二级结构的变化进行评价，并将其与未处理蛋白质的光谱进行比较。CD 光谱在设备上记录，波长为 190-250nm，使用 1mm 石英比色皿，响应时间 4s。5 次扫描取平均值，并用 PBS 校正背景，计算平均残基椭圆率，并绘制不同曲线。

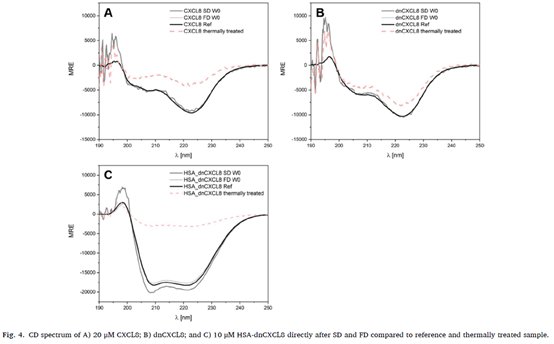

由 图4 显示，经过 SD 和 FD 后的 CD 光谱显示只有轻微的结构变化。液体白细胞介素制剂在 90℃ 温度下热处理5分钟，SD 温度在 60℃ 温度下热处理 5 分钟，会产生轻微的沉淀，但结构保持完整 (图4A)。dnCXCL8 也出现类似的结果。SD 和 FD 均未引起二级结构的改变。即使加热蛋白质也未引起二级结构的变化(图4B)。虽然 HSA-dnCXCL8 具有更明确的α-螺旋结构，但 SD 和 FD 后没有变化。在 90℃ 热处理 5min 后二级结构发生了完全损失 (图4C)。

3、 离液展开测定稳定性

采用荧光光谱检测gdmhcl在0-6M范围内诱导展开，并在SD和FD后和储存3个月后测定蛋白质稳定性。将样品稀释至0.7μM，并在室温下平衡5min。CXCL8 和dnCXCL8 的激发波长为 280nm, HSA-dnCXCL8 的激发波长为 290nm。在 300-400nm 范围内测量所有3种蛋白的发射光谱，并将狭缝宽度设置为 5nm。蛋白质展开的特征是波长移位，并使用 Origin 2019b 的玻尔兹曼进行计算得到如下图谱。

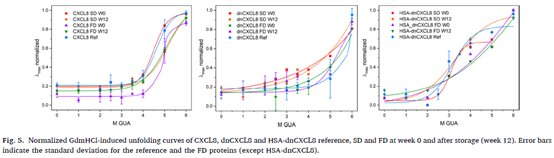

图5 显示，展开的过渡中点和 CXCL8 的相对协同性在很大程度上没有变化。对于 dnCXCL8，无法建立明确的过渡点。对于 FD HSA-dnCXCL8 也观察到了同样的情况。对于参考光谱和 FD 光谱（HSA-dnCXCL8 除外），显示了标准偏差，如图中的误差条所示。

4、 趋化性测试：博伊登室测定

为了检测 SD 和 FD 后以及储存三个月后的白细胞介素的活性，进行了趋化试验测定中性粒细胞的活化和迁移，预计 CXCL8 具有促迁移作用，而 dnCXCL8 和HSA-dnCXCL8 不应表现出任何中性粒细胞迁移激活。使用 NIS-Elements BR 3.2 软件进行细胞计数，计算每种情况下的平均值和标准偏差。

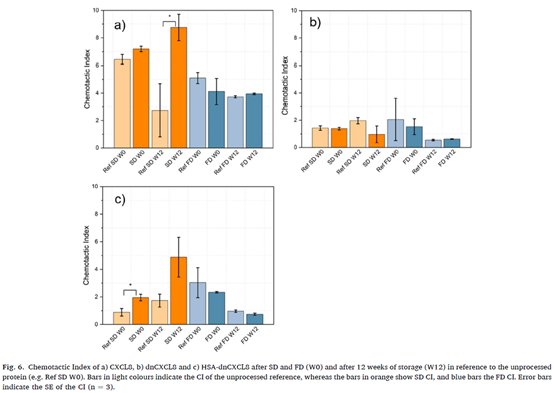

上图显示储存 12 周后 SD CXCL8 的 CI 较对照显著增加 (图6a, p = 0.05)。SD 和 FD CXCL8 在中性粒细胞活化和迁移方面没有变化。对于 dnCXCL8, SD 和 FD 样本的 CI 与各自的参考 CI 相当。HSA-dnCXCL8 在 SD 后 (即W0) 的 CI 显著增加 (图6c, p = 0.04)。

4 结论

本研究针对磷酸盐缓冲盐水配制的白细胞介素（未添加额外添加剂）采用 SD 和 FD 两种干燥方式分别进行深入评估。用纯缓冲液进行的 DoE 确定了一种最佳的 SD 工艺，在 60℃ 的干燥空气温度、100 L/min 的空气流速和 30% 的喷雾速率下具有较高产率，这表明即使是热不稳定的蛋白质也可以喷雾干燥。此外，SD 工艺比 FD 更快、更有效，理论上导致每分钟产量比 FD 高 130 倍（甚至考虑到 SD 的产量仅 63% 和 77% 之间）。FD 粉末呈现饼状结构，而 SD 粉末的粒度为 X50<20μm。这为粒子工程提供了定义粒子特性的可能性，允许更广泛的应用。RM 是可比较的，同样二级结构没有改变，结合亲和力和活性保持至少 12 周，这些结果表明白细胞介素的 SD 是可行的。未来，将继续优化本研究中的工艺参数，并将其转移到具有工业型台式喷雾干燥器中，以更大规模地系统考察粉体产量和工艺时间，从而对 SD 进行全面评估，作为 FD 的替代方案，实现经济快捷高效的生产！

5 文献来源

Comparing freeze drying and spray drying of interleukins using model protein CXCL8 and its variants
