使用步琦喷雾干燥仪B-290
制备超长寿命钠铁硫酸盐正极材料
喷干应用
1
介绍
随着经济的增长和对环境保护需求的增加，锂离子电池得到了巨大的发展和应用。然而锂电池中资源的均衡分配，以及一些贵金属元素（如钴和镍）的高成本和稀缺性，导致了成本上升和生产瓶颈。仅靠锂离子技术很难满足未来电力和储能市场的需求。钠离子电池为这些挑战提供了一个有前景的替代方案，它在从低速电动车到电网级储能系统的广泛应用中展现出巨大潜力。在各种正极材料中，聚阴离子正极因其高安全性、长寿命和低成本而闻名。其中，钠铁硫酸盐化合物（NaxFey(SO4)z，简称 NFS）因其超低成本和循环性能（主要在半电池中展示）而受到广泛关注。
2014 年，Yamada 等人首次制备了Na2Fe2(SO4)3（NFS223）作为正极材料，实现了平均放电电压3.8V（相对于Na/Na+），这是迄今为止钠离子正极材料中 Fe3+/Fe2+ 氧化还原电位最高的。这一高输出电压归因于硫酸根的强诱导效应。其他研究也一致证明了这些材料的高电压、优异的循环稳定性（主要在实验室半电池中）和良好的倍率性能。空气稳定性是电池材料实际应用中的一个重要因素，因为它深刻影响材料的制备、储存和电池生产过程。许多钠离子正极材料，如层状氧化物，会在空气暴露时容易与 CO2、H2O、O2 等大气成分反应，导致结构降解和电化学性能下降。这些问题使得这些材料的储存和制造过程复杂化，从而增加了生产成本。
近日，上海交通大学马紫峰、李林森团队提出了一种钠铁硫酸盐（Na2Fe(SO4)2，简称 NFS）正极材料的表面水合作用自限制和可逆性机制，该机制能够显著提高钠离子电池的循环寿命。团队通过喷雾干燥法制备了球形 NFS 颗粒，并对其进行了碳纳米管（CNTs）改性，以增强电子导电性。研究发现，尽管 NFS 正极材料在空气中暴露时会与水分反应生成水合物（Na2Fe(SO4)2·4H2O），但这种水合作用在NFS颗粒表面是空间受限的，不会扩散到颗粒内部。此外，当表面水合的 NFS 颗粒在典型的电极真空干燥过程中加热时，结构变化是可逆的，避免了额外的处理和额外成本。这一发现揭示了 NFS 正极材料在高性能和可持续钠离子电池应用中的潜力。
2
制备过程
将分析纯的 Na2SO4 和 FeSO4·7H2O 加入去离子水中并搅拌至完全溶解，同时通入氮气；然后，加入一定量的碳纳米管浆料（CNTs）继续搅拌以获得均匀悬浮液；接着，利用喷雾干燥技术将悬浮液干燥，收集前驱体；最后，将前驱体置于石墨坩埚中，在 5℃/min 的升温速率下加热至 350℃，并保持 12 小时，自然冷却后得到最终的 Na2Fe(SO4)2/CNTs 产物。
3
工作要点
本工作发现钠铁硫酸盐（Na2Fe(SO4)2，简称 NFS）正极材料在空气稳定性方面表现出色，即使在 20% 相对湿度的空气中存放 60 天或在半电池中循环 3500 次后，也能保持最小衰减和 91.9% 的容量保持率。此外，NFS 正极在实际相关的软包全电池中展现了卓越的循环性能，具有约 100 Wh kg-1 的比能量和超过 1000 次的循环寿命。尽管 NFS 正极与水分反应生成 Na2Fe(SO4)2·4H2O，但水合作用被限制在 NFS 颗粒表面，不会扩散到颗粒内部。而且，当表面水合的 NFS 颗粒在典型的电极真空干燥过程中加热时，结构变化是可逆的，避免了额外的处理和额外成本。这项工作揭示了 NFS 正极材料在高性能和可持续钠离子电池方面具有巨大潜力。

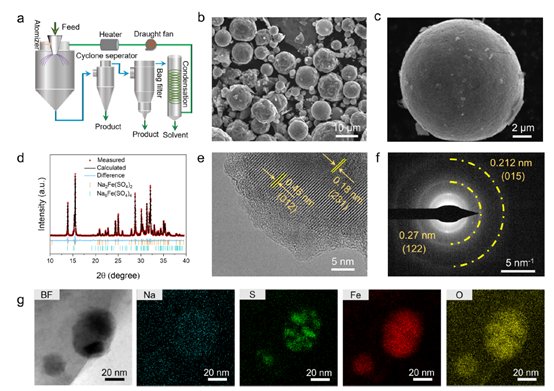

▲ 图1. NFS 材料的制备过程示意图，通过喷雾干燥法进行。（b）和（c）是 NFS 颗粒的扫描电子显微镜（SEM）图像。（d）是原始 NFS 材料的 XRD 图谱和相应的Rietveld精修结果。（e）显示 NFS 的晶格条纹的高分辨率透射电子显微镜（HR-TEM）图像。（f）是选区电子衍射（SAED）图谱。（g）是 NFS 材料的 TEM-EDS 元素图。

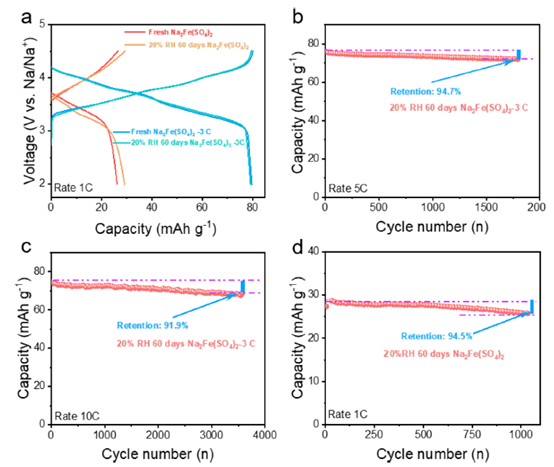

▲ 图2. NFS 材料在空气暴露前后的电化学性能。（a）是 NFS-3C 和 NFS 正极在 1C 倍率下的电压曲线，测量是在 20% 相对湿度的空气暴露 60 天后进行的。（b）和（c） NFS-3C 正极在 5C 和 10C 倍率下的空气储存后的循环性能。（d）是 NFS 正极在 1C 倍率下空气储存后的循环性能。所有电化学测试均在半电池中使用金属钠作为对电极，在 2.0 至 4.5V 的电压范围内进行。

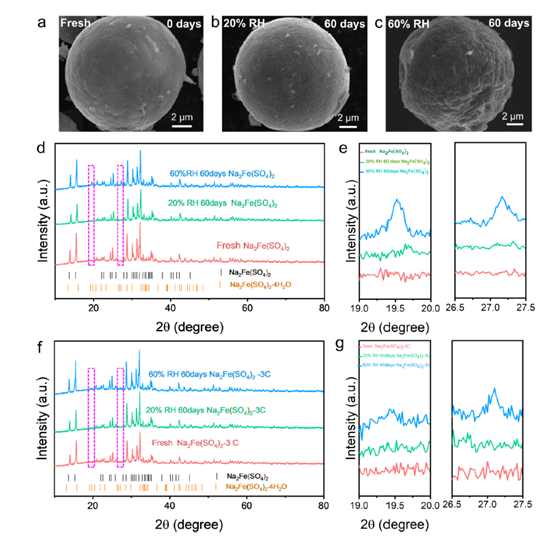

▲ 图3. 空气暴露后形态和结构变化。（a）至（c）分别是原始状态、在 20% 相对湿度下储存 60 天和在 60% 相对湿度下储存 60 天的 NFS-3C 颗粒的 SEM 图像。（d）和（f）分别是 NFS 和 NFS-3C 样品在储存前后的 XRD 图谱。（e）和（g）分别是（d）和（f）中 19° 至 20° 和 26.5° 至 27.5° 的 2θ 范围内 XRD 图谱的放大视图。19.6° 和 27.2° 处的衍射峰可能表明形成了Na2Fe(SO4)2·4H2O。

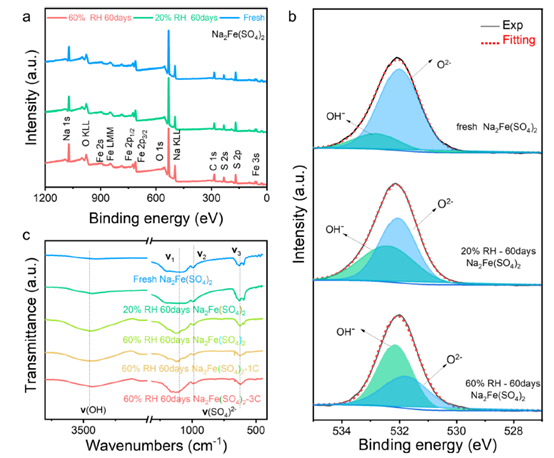

▲ 图4. NFS 材料在空气暴露后的额外表征。（a）是从原始状态、在 20% 相对湿度下储存 60 天和在 60% 相对湿度下储存 60 天的样品中收集的宽扫描 XPS 图谱。（b）是窄扫描 O-1s 图谱。约 532 eV 处的峰对应于晶体中的羟基。（c）是 NFS 和 NFS-3C 样品的 FTIR 图谱。

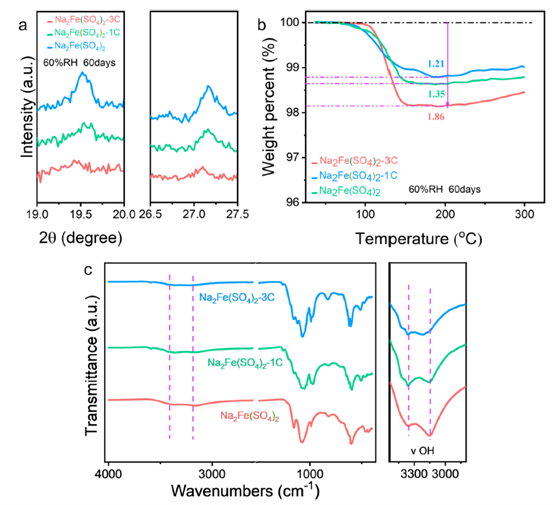

▲ 图5. CNT 改性对 Na2Fe(SO4)2 基粉末在空气暴露后结构的影响。（a）是Na2Fe(SO4)2、Na2Fe(SO4)2-1C 和 Na2Fe(SO4)2-3C 在 60% 相对湿度下储存 60 天后的 XRD 图谱放大视图。（b）是在 60% 相对湿度下空气暴露后Na2Fe(SO4)2 基粉末的热重分析（TGA），在 20 至 350℃ 的氮气氛围下进行。（c）是三个样品的 ATR-FTIR 图谱。

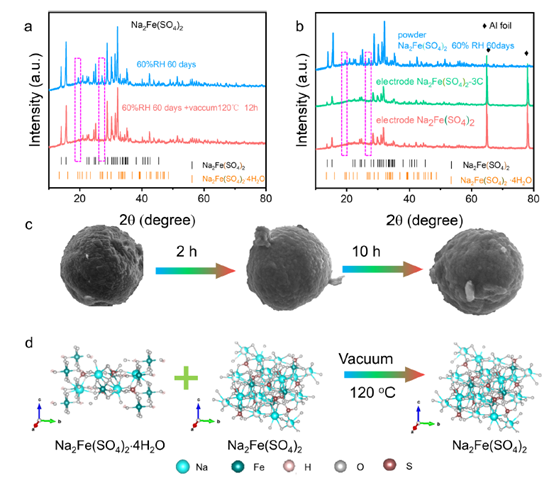

▲ 图6. 在 60% 相对湿度下空气暴露 60 天后 Na2Fe(SO4)2 的再生。（a）是 Na2Fe(SO4)2-60% RH-60days 粉末在真空干燥前后的 XRD 图谱。（b）是 Na2Fe(SO4)2-60% RH-60days 粉末与 Na2Fe(SO4)2 和 Na2Fe(SO4)2-3C（在 60% 相对湿度下空气暴露 60 天）电极在真空干燥后的 XRD 图谱对比。（c）和（d）是在真空干燥过程中表面形貌和结构的演变。

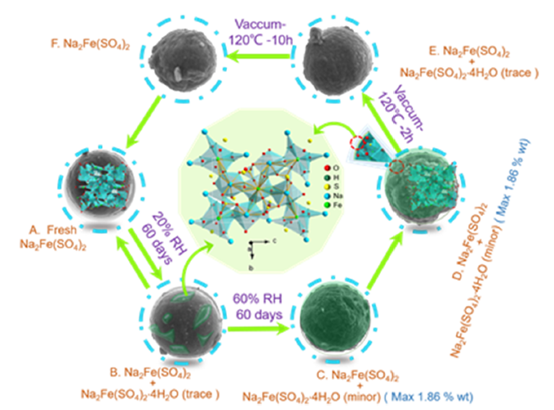

▲ 图7. NFS 正极材料的“动态空气稳定性机制”。在低相对湿度下，表面形貌和结构的演变遵循 A ↔ B 的顺序。在高相对湿度下，演变遵循 A → B → C ↔ D 的顺序。

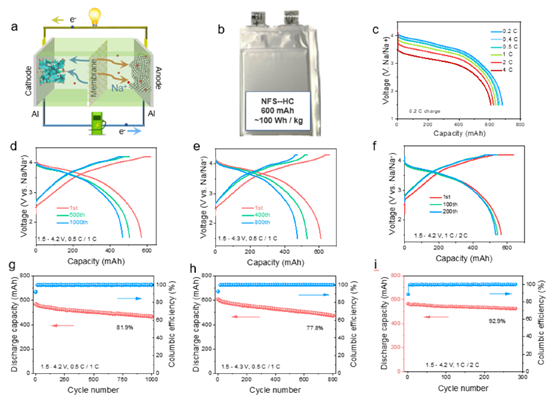

▲ 图8. NFS-HC 软包电池的电化学性能。（a）是钠离子全电池的示意图。（b）是 NFS-HC 软包电池的照片，总重量约为 22.9 克。（c）是在 1.5-4.2V 范围内的倍率性能。（d）、（e）和（f）是在不同电压范围和倍率下测试的 NFS-HC 软包电池的电压曲线。（g）、（h）和（i）是相应的放电容量与循环次数的对比图。
4
实验结论
研究人员使用通过喷雾干燥合成制备的球形 NFS 颗粒作为模型系统，研究了 NFS 正极材料的空气稳定性机制。通过将 NFS 正极材料暴露在不同相对湿度水平下，研究人员系统地评估了形态、结构和化学变化及其与电化学性能的相关性。结果表明，NFS 表现出动态空气稳定性。在低湿度条件下，它形成了微量的 NFS 水合物，在长时间内呈现出吸水和风化之间的平衡。在高湿度条件下，NFS 水合物在颗粒表面形成，防止了进一步的水合。水合作用对 NFS 正极的电化学性能影响很小，因为晶格水在电极干燥过程中很容易被去除，恢复NFS材料到其原始状态。引入 CNTs 有助于减少水分吸收，进一步增强其空气稳定性。这项研究代表了对 NFS 正极材料空气稳定性机制的首次系统研究。提出的新机制为理解和改进其他 NFS 正极材料（具有不同 Na/Fe 比的 NFS）的空气稳定性提供了宝贵的见解。最后，NFS 正极材料在实际软包电池中具有卓越循环性能（1000 个循环后容量保持率为 81.9%，在电池级别上比能量约为 100 Wh kg-1）。这项工作 NFS 正极材料在低成本和高性能钠离子电池方面的巨大潜力。
B-290
S-300

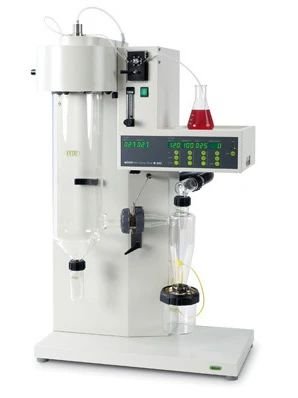

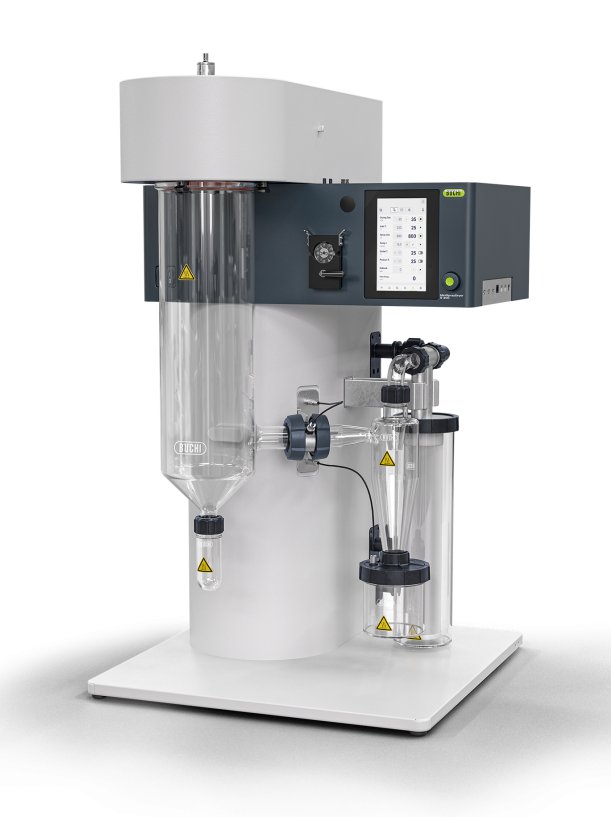

40 多年来，步琦一直在为实验室喷雾干燥和微胶囊化开发市场领先的解决方案，如今完成了 B-290 到 S-300 的全面升级。我们一直致力于了解并满足您对实验室颗粒形成技术的个性需求。我们为包括尖端产品、创新系统在内的各个行业提供量身定制和可信赖的解决方案以及高度专业的应用支持。
5
文献来源
Zheng, Zhilin, et al. "Self-Limited and Reversible Surface Hydration of Na2Fe (SO4) 2 Cathodes for Long-Cycle-Life Na-ion Batteries." Energy Storage Materials (2024): 103882.
